特种尼龙

☞PPA

聚邻苯二甲酰胺树脂是以对苯二甲酸或间苯二甲酸为原料的半芳香族聚酰胺。

a、具有优异的耐热性能，热变形温度约300℃。长期使用温度可达170℃，良好的耐化学性能，可替代金属。

b、良好的加工性能，优越的表面光泽，可喷涂。

c、比PA46具有更高的热稳定性。

☞PA46

聚己二酰丁二胺树脂具有高熔点295℃，长期使用温度约163℃，高结晶度。DSM最早工业化生产。

a、耐高温，可无铅焊接加工。

b、低蠕变性，优异的抗疲劳性和耐磨性。

c、成型周期短，流动性能好，适合应用薄壁制品，无飞边，无需后处理。

☞PA6T

聚对苯二甲酰己二胺。三井化学公司开发，与PA66共聚的产物熔点310℃，热变形温度290℃.

a、收缩率低，仅为PA66的1/4，高温加工对物性影响较小。

b、优良的尺寸稳定性

c、优良的流动性，易加工，可制备比PA66更薄产品，飞边少。

☞PA9T

可乐丽自行开发，同样熔点高达306℃，Tg达到125℃, 吸水性低

a、尺寸稳定性好，280℃测试无气泡

b、流动性佳，适用薄壁成型

c、结晶速度快，冷却时间短

d、高温下机械强度保持良好，注塑熔合好。

用于加工高温PA的设备一般要具备以下几个要求：

1、一般选用平行双螺杆进行加工，长径比在32-40之间较为合适。

2、加热器选用铸铜或铸铁，口模单独使用加热棒辅助加热。

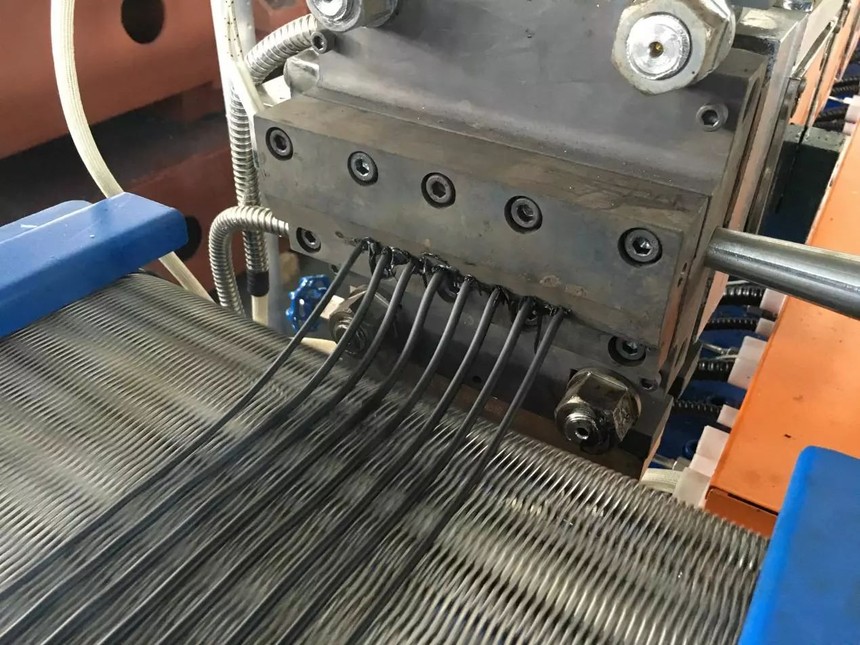

3、一般使用风冷，不建议使用水冷，水冷后切粒带来难度，料条太硬，料条保持在150-200℃左右进行切粒。

4、设备应具有良好的抽真空及排气性能，减小物料因水分造成的物理性能下降。

5、不建议使用大型设备，一般使用36/52/60/63机。大型设备高温加工时，散热快，温度波动大，加工稳定性差。

6、螺杆组合可以使用PA6、PA66等常规组合方式。主要是加纤与非加纤两类，具体情况视物料灵活调整。

1、高温加工，一般正常助剂无法满足其加工温度范围。

2、因加工过程引起物性下降，尽量通过调整螺杆组合，解决排气、剪切、输送的问题，保持原有物料性能。

3、加玻纤的回料，一般采用减少原有玻纤的长度，适当补加玻纤的方式，保持物理性能。

广州鑫昇依托神马公司雄厚的尼龙产业基础和原材料优势，打造出世界一流技术的高端聚酰胺尼龙复合新材料。

电话：020-82113689

材料工程师：13189039951

网站地址：www.xinshenggz.com

邮箱：xinshenggz@163.com

传真：020-82086990

地址：广州经济技术开发区沙湾二街13号304A
